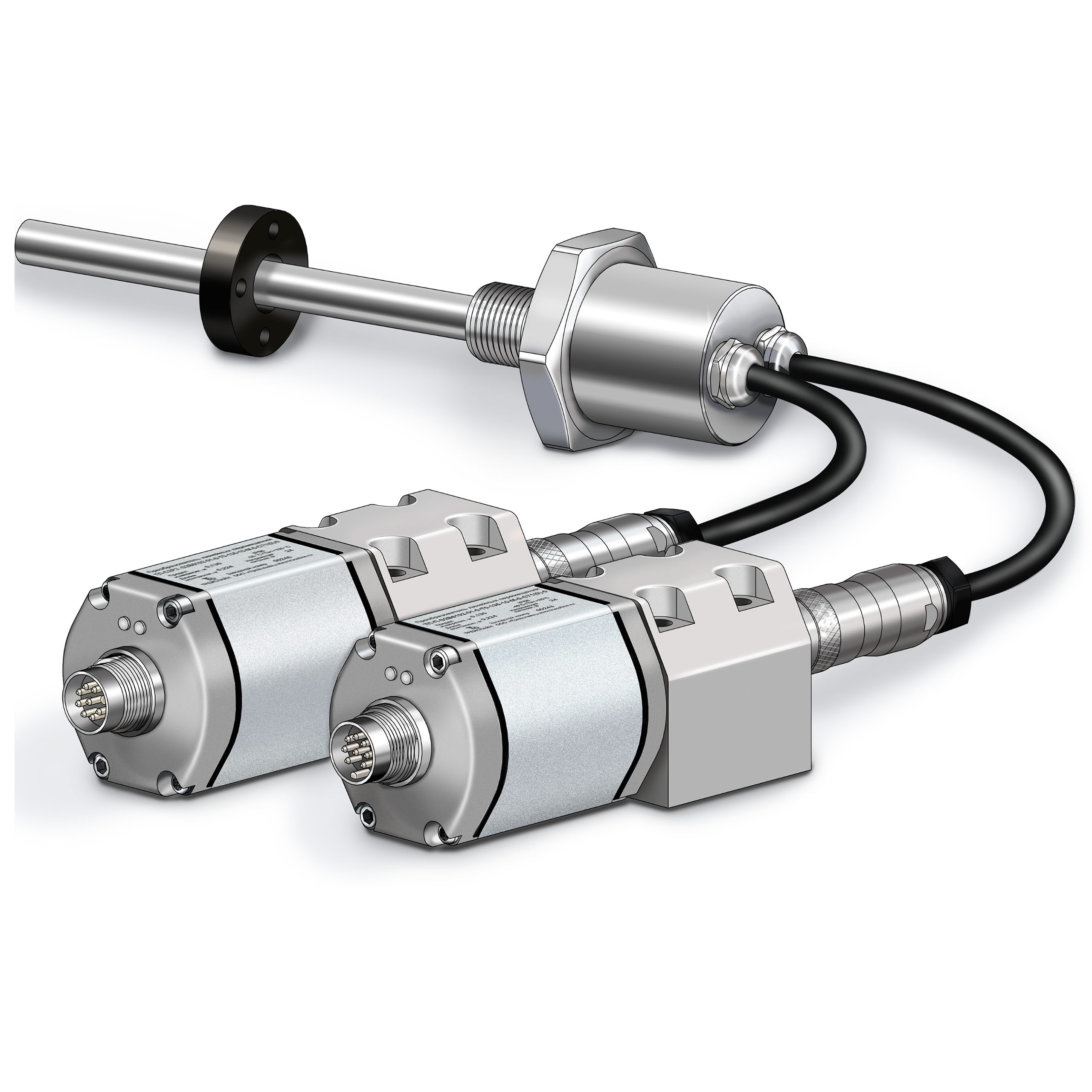

ТЛ-С2Р2 — магнитострикционный датчик линейных перемещений раздельной конструкции
ТЛ-С2Р2 — магнитострикционный датчик линейных перемещений раздельной конструкции, предназначенный для высокоточного измерения положения поршня гидроцилиндров и других исполнительных механизмов, работающих в тяжелых промышленных условиях. Конструкция датчика состоит из двух независимых модулей — измерительного элемента и электронного блока, что позволяет размещать электронику отдельно от зоны воздействия высоких температур, вибраций, влаги и механических нагрузок. Такое решение значительно повышает надежность системы и упрощает обслуживание оборудования.
Работа датчика основана на магнитострикционном принципе измерения. По волноводу измерительного элемента проходит электрический импульс, который взаимодействует с магнитным полем магнитного позиционера. В результате возникает магнитострикционная волна, время распространения которой преобразуется в абсолютное значение координаты. Благодаря бесконтактному принципу отсутствует механический износ измерительных элементов, обеспечивается высокая точность измерений и длительный срок службы оборудования. После подачи питания датчик сразу определяет текущее положение без выполнения процедуры поиска нулевой точки.
Главной особенностью серии ТЛ-С2Р2 является раздельная конструкция с двумя корпусами. Электронный блок может быть вынесен из зоны воздействия высоких температур, вибрации или загрязнений, а измерительный элемент при необходимости заменяется без разгерметизации технологического процесса. Это значительно сокращает время обслуживания оборудования, уменьшает производственные простои и делает датчик оптимальным решением для ответственных промышленных объектов. Поддержка широкого набора аналоговых и цифровых интерфейсов позволяет интегрировать датчик практически в любую современную систему автоматизации.
- датчик линейного перемещения с выносной электроникой;
- магнитострикционный датчик раздельной конструкции;
- датчик положения гидроцилиндра с выносным электронным блоком;
- датчик линейного перемещения для тяжелых условий эксплуатации;
- магнитострикционный датчик со сменным измерительным элементом.
Магнитострикционный датчик линейных перемещений ТЛ-С2Р2 применяется для точного контроля положения в оборудовании, работающем в тяжелых условиях эксплуатации:
- Гидравлические цилиндры
- Пневматические системы
- Металлургическое оборудование
- Производство пластика и резины
- Деревообрабатывающие станки
- Энергетическое оборудование
- Строительная техника
- Роботизированные комплексы
- Испытательные стенды
- Технологические линии непрерывного производства
- Другие системы промышленной автоматизации
- Раздельная конструкция с двумя независимыми корпусами
- Возможность замены измерительного элемента без разгерметизации технологического процесса
- Возможность вынесения электронного блока из зоны воздействия неблагоприятных факторов
- Бесконтактный магнитострикционный метод измерения
- Абсолютное измерение без поиска нулевой точки
- Высокая точность и повторяемость измерений

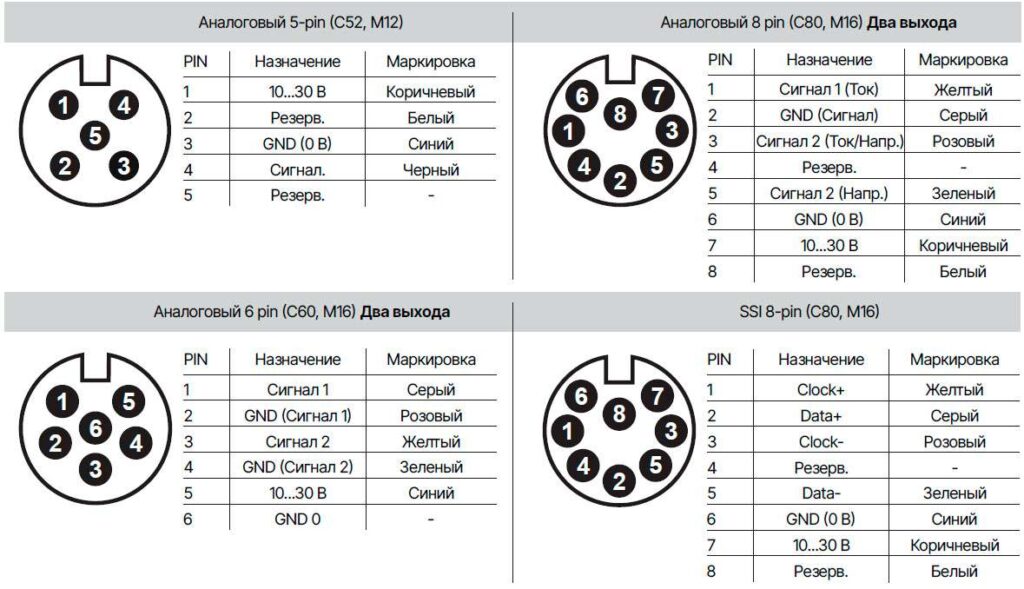

- Аналоговые выходные сигналы по току и напряжению

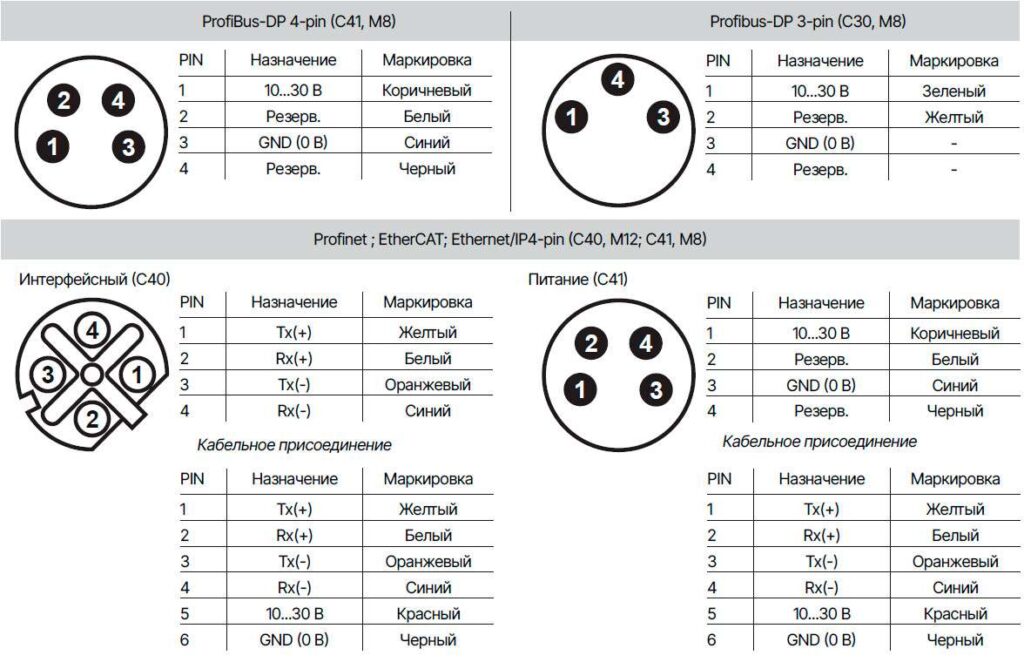

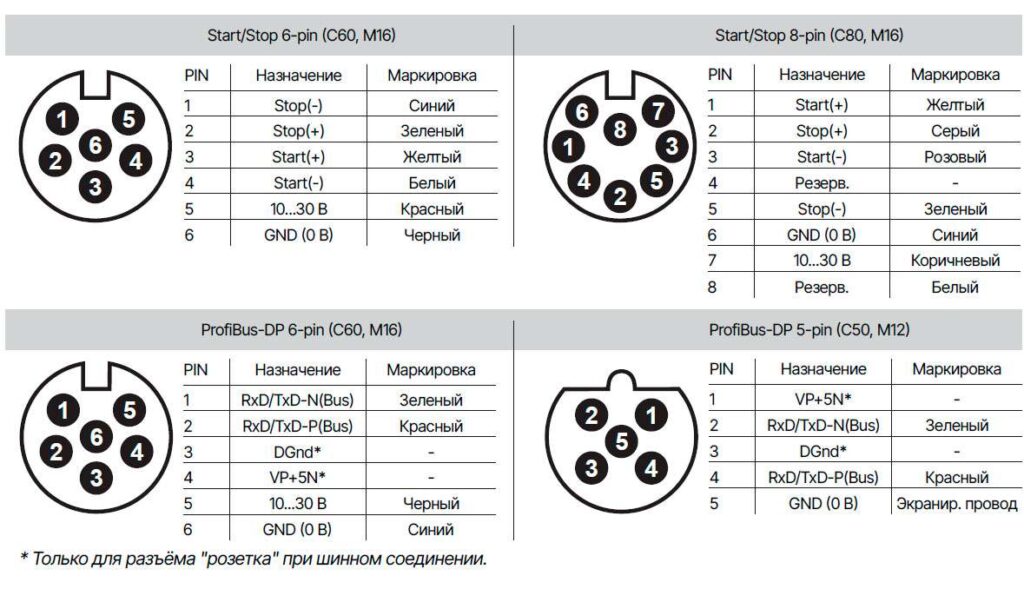

- Поддержка цифровых интерфейсов SSI, CANopen, Start/Stop, Profibus-DP, Profinet и EtherCAT
- Светодиодная индикация состояния датчика в режиме реального времени
- Высокая устойчивость к вибрациям, ударам и электромагнитным помехам
- Степень защиты измерительного элемента IP68
- Работа при давлении до 35 МПа (пиковое — 70 МПа)
- Низкое энергопотребление
- Простая настройка и техническое обслуживание
- Оптимальное решение для оборудования, где недопустим длительный простой
- Преобразователь линейных перемещений
- Магнитный позиционер
- Паспорт на изделие (в паспорт включена гарантия и сертификат соответствия)
Заказываются отдельно:
- Разъемы
- Кабель
- Гос. Поверка
- Программатор
- Поплавок
- Руководство по эксплуатации и другая сопроводительная документация (которую запрашивает заказчик)
В видео-анимации показан процесс установки магнитострикционного датчика линейного перемещения ТЛ-С2 в гидроцилиндр. Датчик монтируется через торец цилиндра и работает полностью бесконтактно: магнитный позиционер, установленный на поршне, взаимодействует с измерительным элементом через стенку штока. ТЛ-С2 точно определяет положение поршня в реальном времени и передаёт данные по любому из доступных интерфейсов — аналоговому, SSI, CANopen, Profibus-DP, Profinet, EtherCAT или Start/Stop.
Магнитострикционный датчик ТЛ-С2 — российское решение, совместимое по исполнению с моделями Balluff и Temposonics, разработанное для эксплуатации в тяжёлых условиях гидравлики и промышленного оборудования. Если вы ищете замену зарубежным датчикам или хотите повысить надёжность вашей системы — ТЛ-С2 обеспечит стабильное и точное измерение хода штока.
Мы подберем Вам нужное исполнение датчика, просто заполните опросный лист
Технические характеристики датчиков линейных перемещений ТЛ-С2Р2
