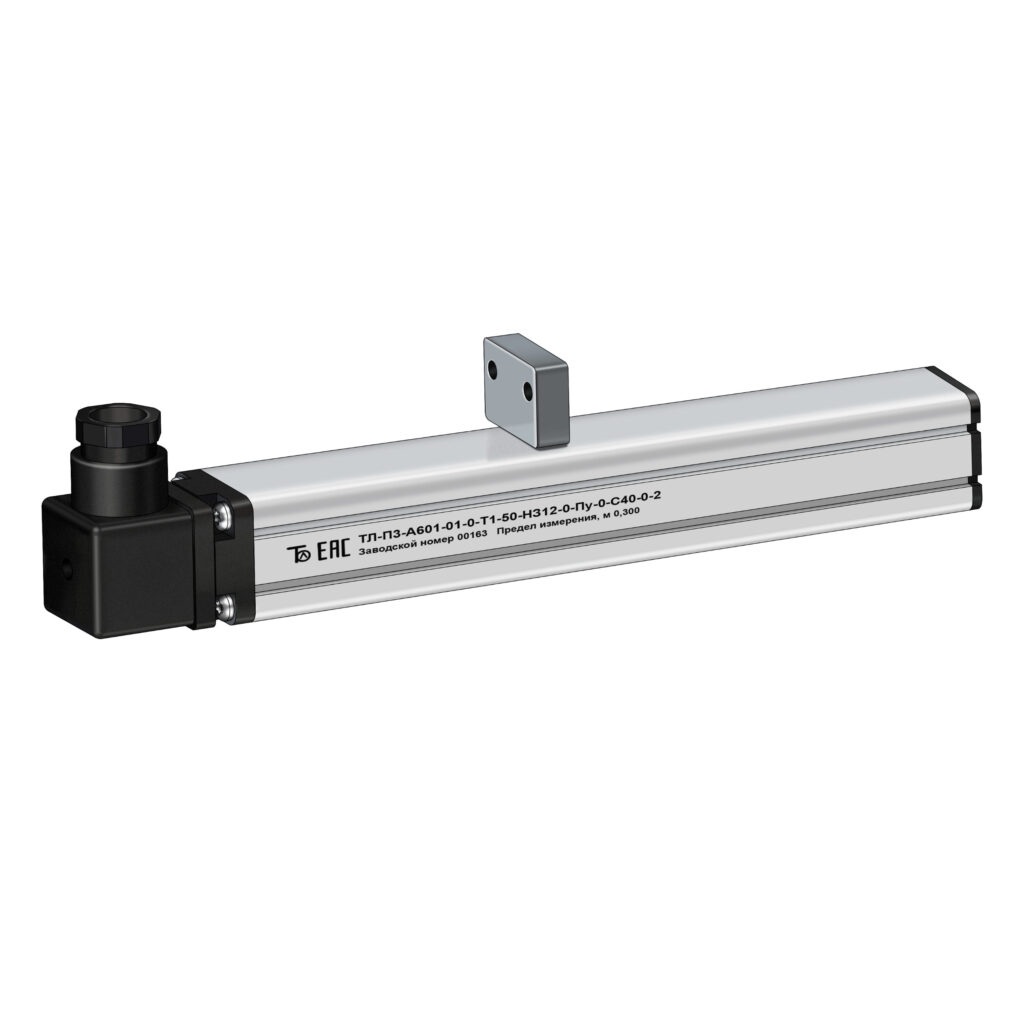

ТЛ-П3К Профильный магнитострикционный датчик линейных перемещений
ТЛ-П3К — профильный магнитострикционный датчик линейных перемещений, предназначенный для высокоточного бесконтактного измерения положения подвижных механизмов в промышленном оборудовании. Датчик применяется для непрерывного контроля линейных перемещений в автоматизированных системах управления, обеспечивая стабильную работу оборудования даже в тяжелых условиях эксплуатации. Компактная профильная конструкция позволяет устанавливать датчик на станки, производственные линии, прессы, транспортные системы и другое оборудование, где требуется высокая точность позиционирования.
Принцип работы основан на магнитострикционном методе измерения. Внутри датчика расположен чувствительный волновод, по которому распространяется электрический импульс. При взаимодействии импульса с магнитным полем магнитного позиционера возникает крутильная волна, время прохождения которой преобразуется в абсолютное значение координаты. Благодаря этому датчик определяет положение без механического контакта между измерительным элементом и магнитом, что полностью исключает износ и обеспечивает длительный срок службы оборудования. Принцип абсолютного измерения позволяет получать корректные данные сразу после включения питания без выполнения процедуры поиска нулевой точки.
Магнитострикционный датчик линейного перемещения ТЛ-П3К отличается компактным профильным исполнением, высокой скоростью обновления данных и возможностью работы с одним или двумя магнитными позиционерами. Датчик поддерживает аналоговые выходные сигналы, обеспечивает высокую повторяемость измерений и сохраняет точность при воздействии вибраций, электромагнитных помех и перепадов температуры. Решение подходит для модернизации существующего оборудования и импортозамещения продукции зарубежных производителей.
Магнитострикционный датчик линейных перемещений ТЛ-П3К применяется для высокоточного измерения положения подвижных механизмов в различных отраслях промышленности:
- Гидравлические и пневматические системы
- Производство пластика и резины
- Металлообрабатывающее оборудование
- Деревообрабатывающие станки
- Электроэнергетика
- Строительная техника
- Робототехнические комплексы
- Автоматизированные производственные линии
- Испытательные стенды
- Другие области промышленной автоматизации
- Компактная профильная конструкция для удобного монтажа
- Бесконтактный магнитострикционный метод измерения без механического износа
- Абсолютное измерение положения без необходимости поиска нулевой точки
- Высокая точность и стабильность измерений
- Возможность работы с одним или двумя магнитными позиционерами
- Аналоговые выходные сигналы с различными режимами подключения
- Высокая скорость обновления данных
- Устойчивость к вибрациям, ударам и электромагнитным помехам
- Степень защиты IP65
- Низкое энергопотребление
- Простая настройка и эксплуатация
- Отсутствие необходимости регулярного технического обслуживания
- Подходит для импортозамещения датчиков ведущих мировых производителей
- Преобразователь линейных перемещений
- Магнитный позиционер/каретка
- Крепеж профиля (кол-во соответствующее длине)
- Паспорт на изделие (в паспорт включена гарантия и сертификат соответствия)
Заказываются отдельно:
- Разъемы
- Кабель
- Штанга шарнирная
- Гос. Поверка
- Программатор
- Руководство по эксплуатации и другая сопроводительная документация (которую запрашивает заказчик)
Мы подберем Вам нужное исполнение датчика, просто заполните опросный лист
Технические характеристики датчиков линейных перемещений ТЛ-П3К
- Применяются комплектующие
- Технические характеристики
- Монтажно-габаритные чертежи
- 3D модель датчика
- Схемы подключения
Примечание – два выхода доступны только для исполнений с аналоговым выходным
| Параметр | Значение |
|---|---|
| Входные параметры | |
| Данные измерений | Положение, скорость позиционера, дельта расстояния |
| Диапазон измерения | 50 – 3000 мм |
| Количество позиционеров | 1 шт. |
| Выходные параметры | |
| Аналоговые интерфейсы | 1 вых. 0...10 В, 2 вых. 10...0 В 1 вых. 0...10 В, 2 вых. 0...10 В 1 вых. 0...10 В, 2 вых. 10...0 В 1 вых. 0...10 В, 2 вых. 10...0 В 1 вых. 10...0 В, 2 вых. 0...10 В |
| Точность измерения | |
| Разрешение, выход аналоговый | 0,025% от диапазона измерения (мин. 0.01 мм) |
| Пределы допускаемой погрешности: | Абсолютной: ±0,05 мм Приведённой: ±0,05 % от диапазона |
| Гистерезис | <0,05 мм |
| Повторяемость | <0,01% от диапазона измерения |
| Температурный дрейф, аналоговый | 30 ppm/°С |
| Температурный дрейф, цифровой | 30 ppm/°С |
| Частота обновления данных | 1 кГц (диапазон ≤ 1 м), 333 Гц (2 м < диапазон ≤ 3 м). 500 Гц (1 м < диапазон ≤ 2 м), |
| Неизмеряемая зона верх/низ | 72,5/72,5 мм |
| Условия эксплуатации | |
| Температура окружающей среды | -40 … +75 °С (возможно исполнение с расширенным температурным диапазоном) |
| Температура рабочей среды | -40 … +75 °С (возможно исполнение с расширенным температурным диапазоном) |
| Давление рабочей среды | - |
| Относительная влажность | 90% без образования конденсата |
| Степень защиты от пыли и влаги | IP65 |
| Испытание на удар | 100g (ГОСТ Р 51371) |
| Испытание на вибрацию | 1,5мм/20g/10…2000 Гц (ГОСТ 30630.1.2) |
| Тест на ЭМС | Степень 4/3/4/3/3, Класс А, ГОСТ 30804.4.2/4, ГОСТ Р 51317.4.3/6, ГОСТ Р 50648-94, |
| Маркировка взрывозащиты | Нет |
| Электрическое подключение | |
| Тип подключения | Кабельный ввод или разъем |
| Диапазон напряжение питания | 10...30 В |
| Потребляемая мощность | < 3 Вт |
| Материалы | |
| Измерительный элемент | Алюминиевый сплав |
| Корпус датчика | Алюминиевый сплав |
| Присоединение к процессу | Крепления с винтами М5 (кол-во винтов зависит от длины) |
