ТЛР-KPZ12 — Потенциометрический датчик линейных перемещений

Принцип действия

Датчики серии KPZ12 — универсальное решение для точного контроля линейных перемещений в промышленном оборудовании. Цилиндрический корпус диаметром 12 мм в сочетании с гибкими вариантами крепления (скобы, шаровые шарниры, фланец) обеспечивает простую интеграцию в узлы с разной геометрией и делает серию пригодной для широкого спектра задач: от серийного производства до специализированных разработок. Оптимизированная механическая конструкция рассчитана на адаптацию под нестандартные условия: датчик легко дорабатывается для создания специальных исполнений, ориентированных на уникальные требования заказчика. Датчик оптимально подходит для деревообрабатывающих станков и машин финишной обработки, а также в оборудовании для обработки стекла и композитов.

Принцип действия ТЛР-KPZ12 основан на потенциометрическом методе измерения линейного перемещения. При перемещении выдвижного штока подвижный контакт перемещается по резистивной дорожке, в результате чего изменяется электрическое сопротивление и формируется выходной сигнал, соответствующий текущему положению штока. Датчик работает по принципу делителя напряжения: изменение положения контакта приводит к изменению выходного напряжения.

ТЛР-KPZ12 — потенциометрический датчик линейных перемещений с компактным цилиндрическим корпусом и выдвижным штоком. В зависимости от исполнения датчик может оснащаться шарнирным креплением с двух сторон, фланцевым креплением или креплением с помощью скоб. Такая конструкция позволяет использовать датчик линейного перемещения в механизмах с различной геометрией и подобрать способ монтажа под конкретное оборудование.

Конструкция с выдвижным штоком позволяет применять ТЛР-KPZ12 как датчик линейного положения, датчик перемещения и датчик хода штока для контроля положения подвижных элементов оборудования. Компактный корпус диаметром 12,7 мм и небольшое усилие срабатывания штока — не более 0,5 Н — позволяют использовать датчик в небольших механических устройствах и узлах с ограниченным монтажным пространством.

ТЛР-KPZ12 рассчитан на измерение перемещений в диапазоне 10–200 мм, обеспечивает повторяемость ±0,01 мм и максимальную рабочую скорость до 10 м/с. Доступны различные варианты механического крепления, что позволяет адаптировать промышленный потенциометрический датчик под конструкцию конкретного механизма.

Отличительные особенности ТЛР-KPZ12

Компактный размер — цилиндрический корпус диаметром 12,7 мм позволяет устанавливать датчик в небольших механических устройствах.
Высокий класс защиты IP60, возможно исполнение с классом пылевлагозащиты IP65.
Подвижный контакт: многопальцевая щётка из благородных металлов с эластичным демпфированием гарантирует надёжный контакт и снижает износ.
Датчик оптимально подходит для небольших механических устройств.

Назначение

ТЛР-KPZ12 применяется для контроля линейных перемещений и положения рабочих органов в следующем оборудовании:

Машины финишной обработки
Испытательное оборудование и стенды
Упаковочные и фасовочные машины
Оборудование для обработки стекла и композитов
Медицинское оборудование
Полиграфическое оборудование
Оборудование для деревообработки
Дозаторы и дозирующие узлы
Конвейерные и упаковочные линии

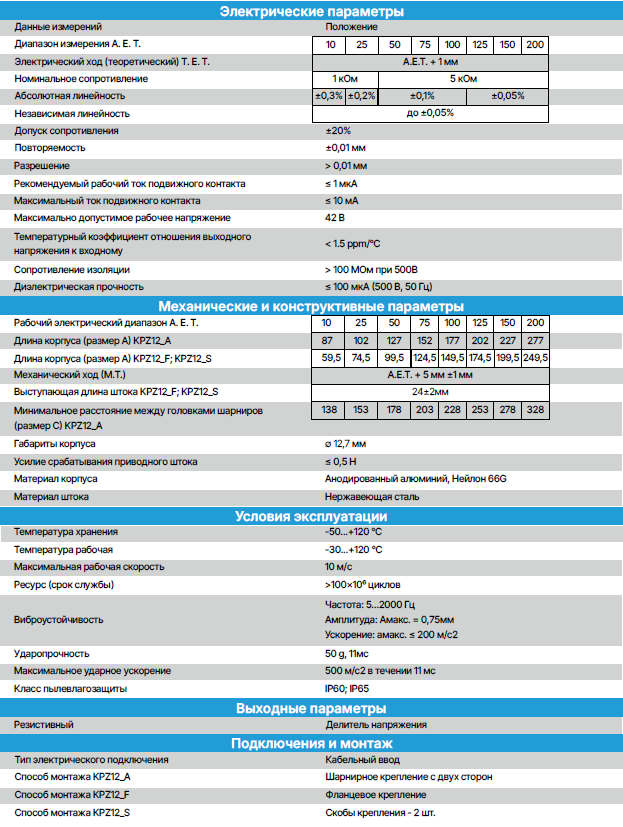

Преимущества

Компактный цилиндрический корпус диаметром 12,7 мм — позволяет использовать датчик в условиях ограниченного монтажного пространства.
Диапазон измерения 10–200 мм.
Повторяемость ±0,01 мм.
Независимая линейность до ±0,05%.
Максимальная рабочая скорость — 10 м/с.
Ресурс более 100×10⁶ циклов.
Небольшое усилие срабатывания приводного штока — ≤0,5 Н.
Гибкие варианты крепления: шарнирное с двух сторон, фланцевое или с помощью скоб.
Высокий класс защиты IP60, доступно исполнение IP65.
Многопальцевая щётка из благородных металлов с эластичным демпфированием обеспечивает надёжный контакт и снижает износ.
Адаптация под нестандартные условия эксплуатации — конструкция может дорабатываться для создания специальных исполнений под требования заказчика.
Анодированный алюминиевый корпус и шток из нержавеющей стали.
Рабочая температура −30…+120 °C.
Устойчивость к вибрации при частоте 5–2000 Гц и ускорении до 200 м/с².
Ударопрочность — 50 g, 11 мс.
Стандартный выход — делитель напряжения.

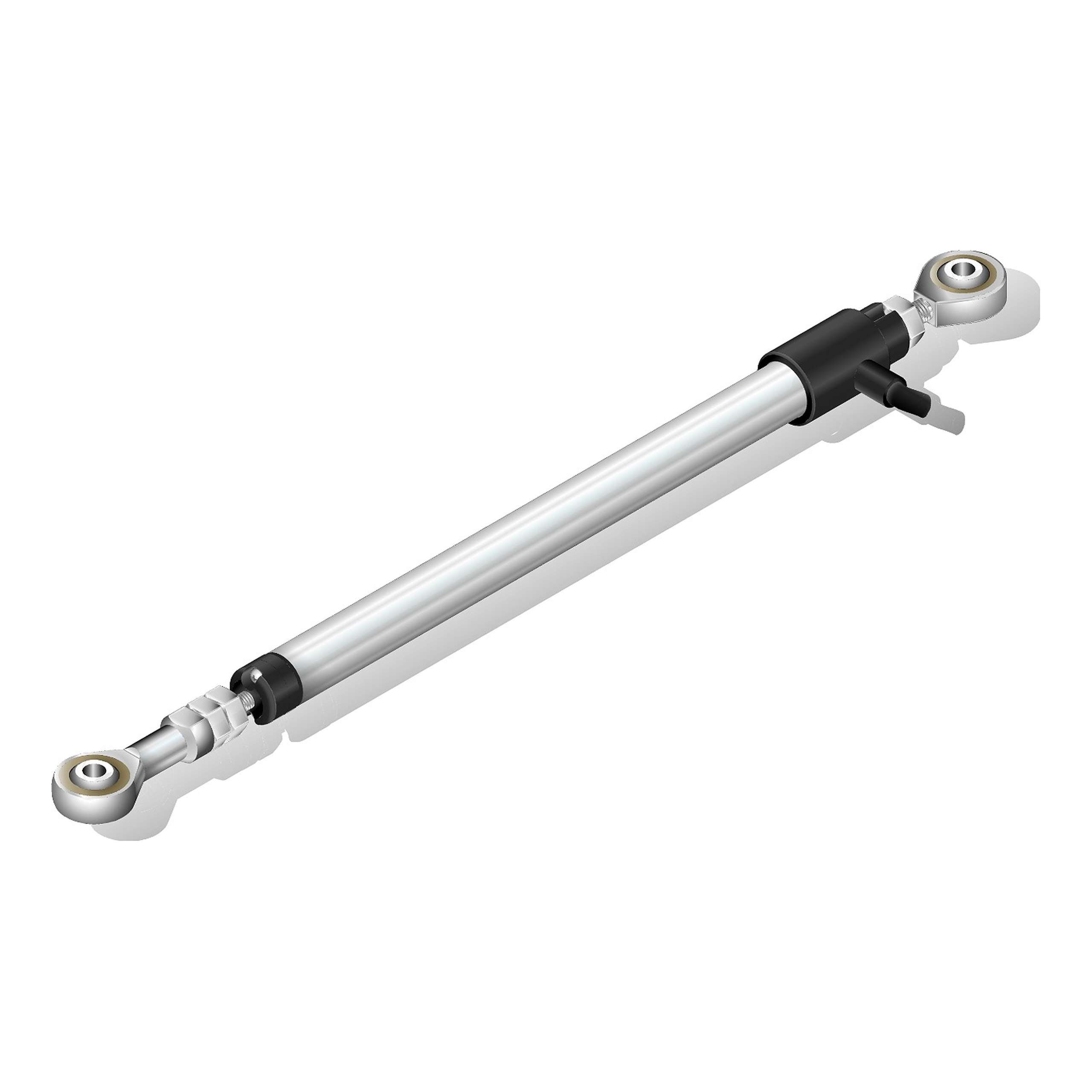

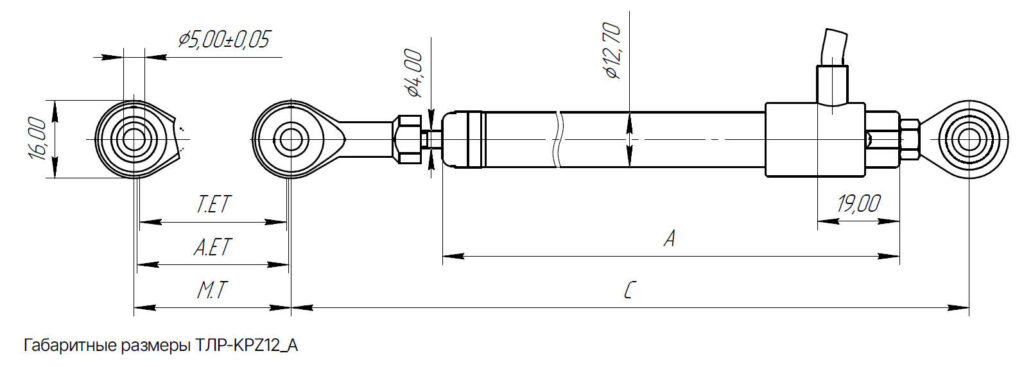

ТЛР-КРZ12_A — шарнирное присоединение со штоком Ø4 мм обеспечивает гибкость монтажа и компенсирует небольшие перекосы при соединении с контролируемым механизмом.

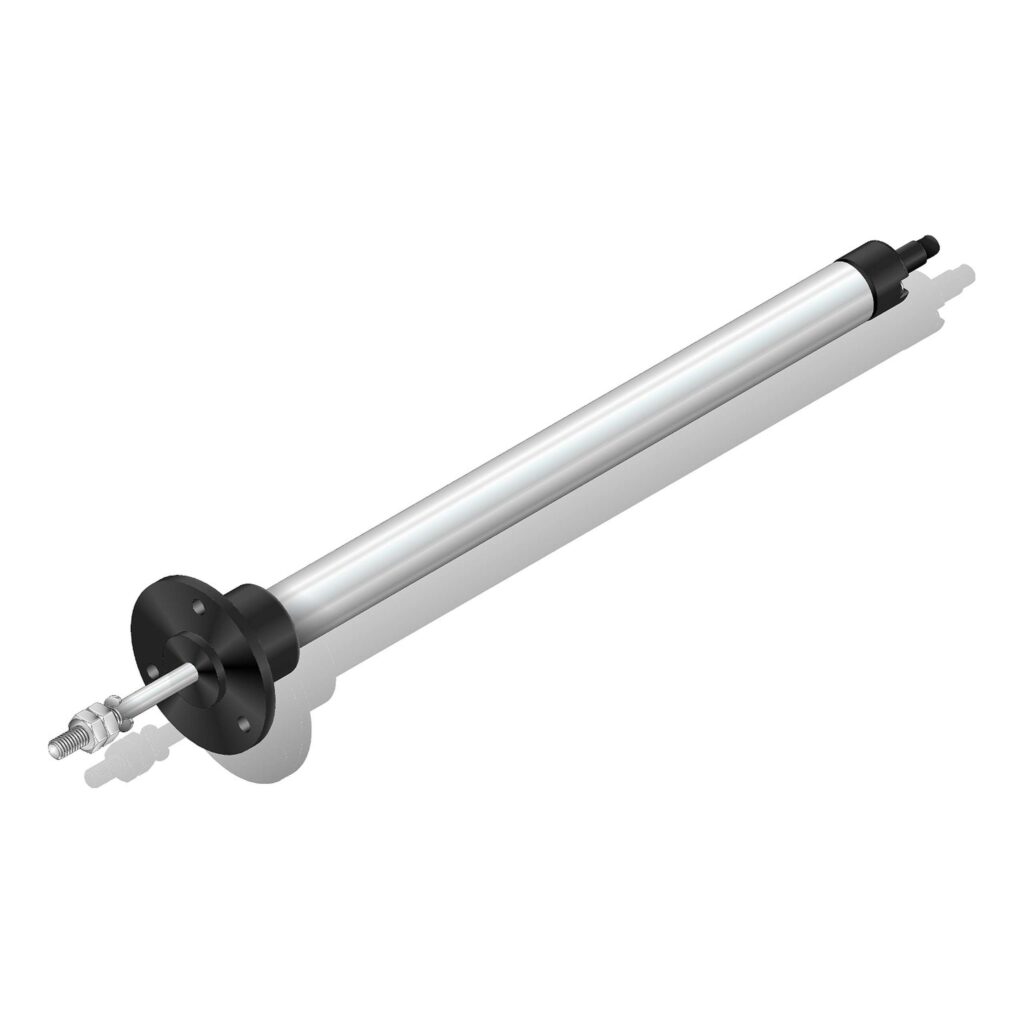

ТЛР-КРZ12_F — фланцевое присоединение со штоком М4 обеспечивает жёсткую фиксацию датчика и стабильное позиционирование относительно контролируемого механизма.

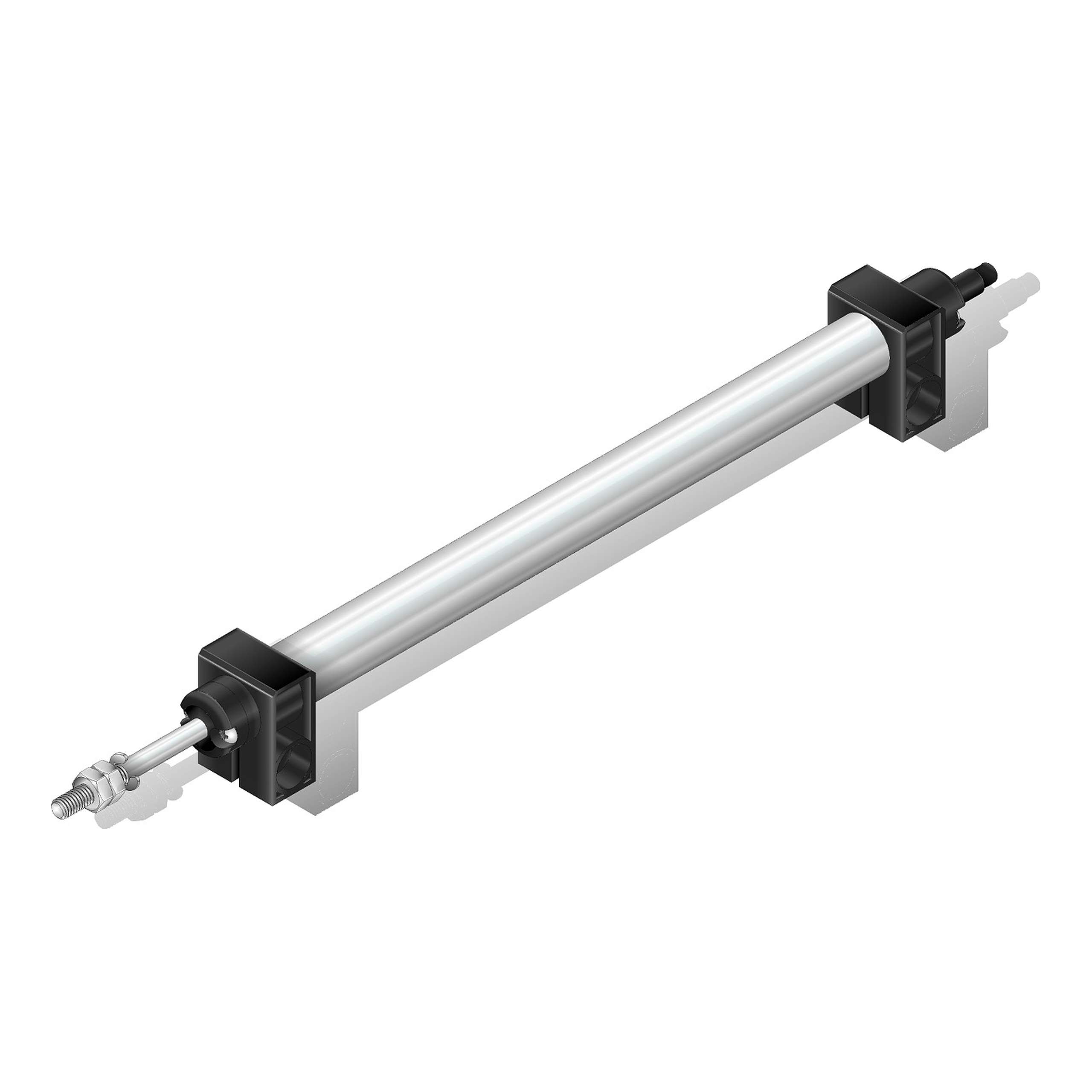

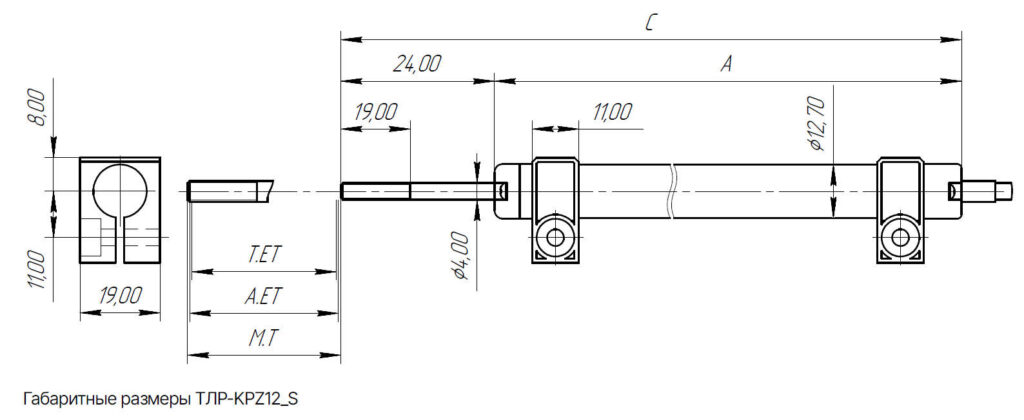

ТЛР-КРZ12_S — крепление на скобах со штоком М4 позволяет удобно установить датчик на конструкции и отрегулировать его положение.

Все три исполнения оснащены кабельным вводом.
