ТЛР-KPZ34 — Потенциометрический датчик линейных перемещений

Датчики серии KPZ34 — универсальное решение для точного контроля линейных перемещений в промышленном оборудовании. Цилиндрический корпус диаметром 19 мм в сочетании с гибкими вариантами крепления (скобы, шаровые шарниры, фланец) обеспечивает простую интеграцию в узлы с разной геометрией и делает серию пригодной для широкого спектра задач — от серийного производства до специализированных разработок.

Оптимизированная механическая конструкция рассчитана на адаптацию под нестандартные условия: датчик легко дорабатывается для создания специальных исполнений, ориентированных на уникальные требования заказчика. Датчик оптимально подходит для деревообрабатывающих станков и машин финишной обработки, а также в оборудовании для обработки стекла и композитов.

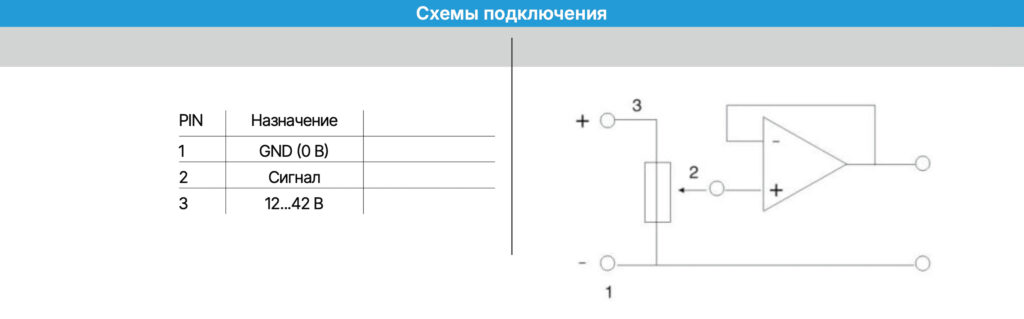

Принцип действия ТЛР-KPZ34 основан на потенциометрическом методе измерения линейного перемещения. При перемещении выдвижного штока подвижный контакт перемещается по резистивной дорожке, изменяя электрическое сопротивление. Датчик работает по принципу делителя напряжения: изменение положения контактной группы приводит к изменению выходного сигнала, соответствующего текущему положению штока.

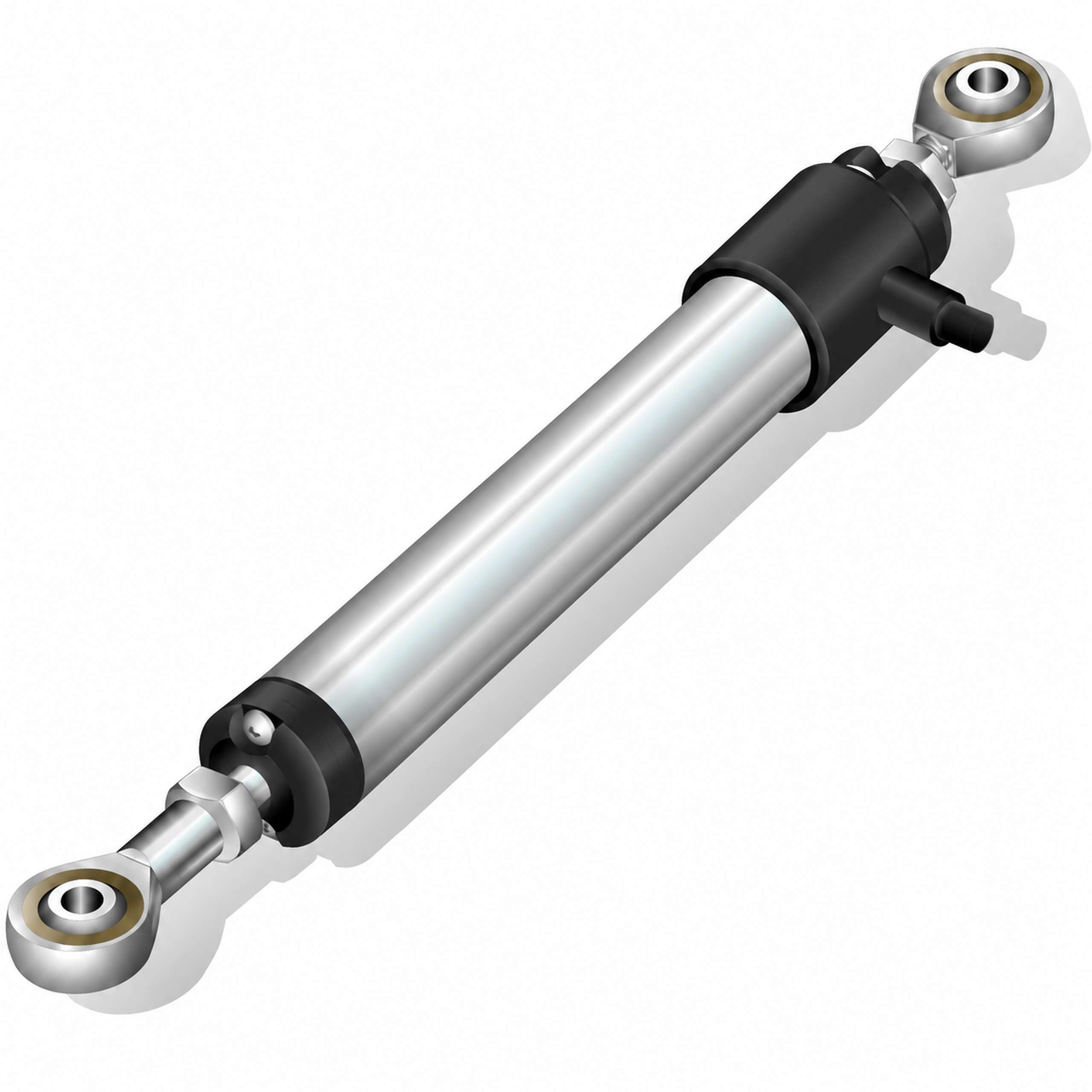

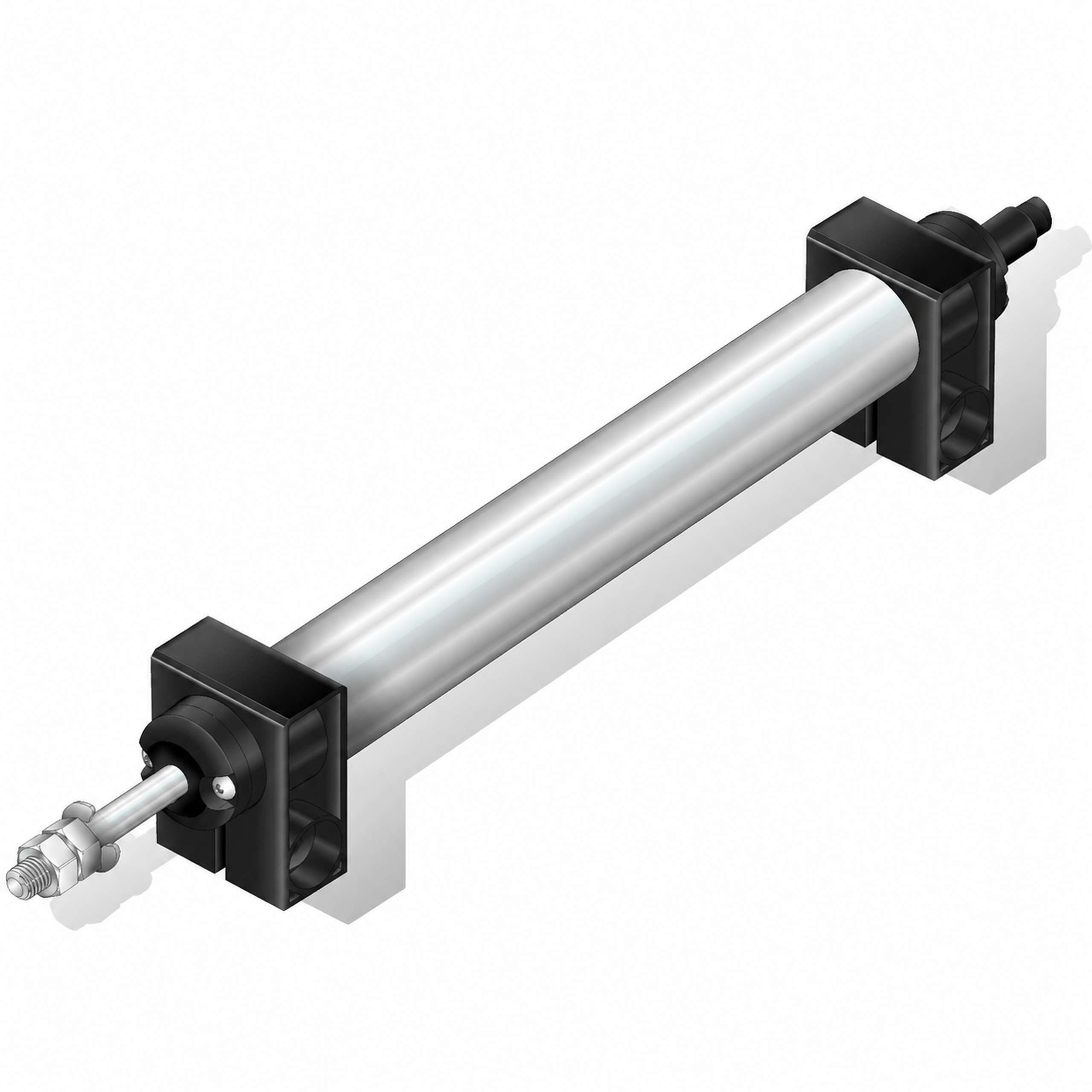

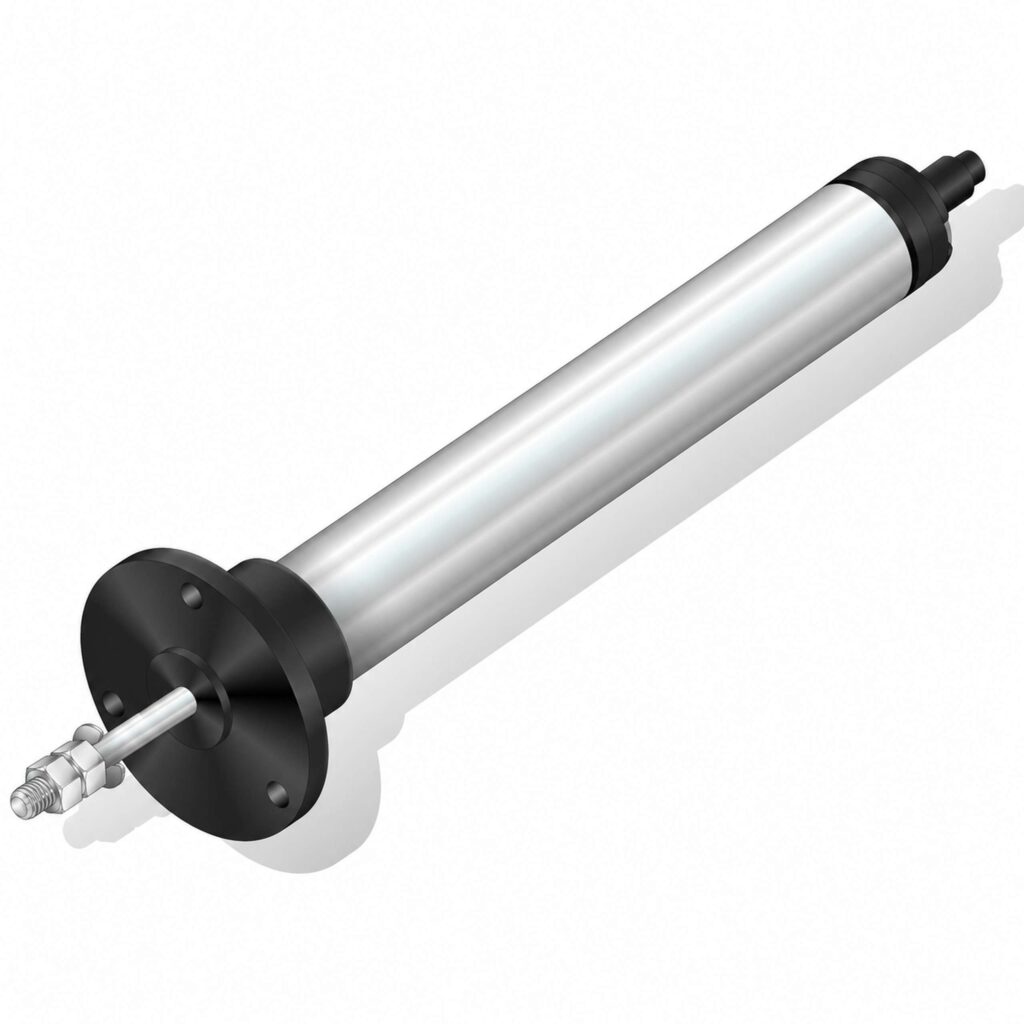

ТЛР-KPZ34 — потенциометрический датчик линейных перемещений с компактным цилиндрическим корпусом диаметром 19 мм и выдвижным штоком. Гибкие варианты механического крепления позволяют подобрать исполнение под конструкцию оборудования: доступно шарнирное крепление с двух сторон, фланцевое крепление или крепление с помощью скоб.

Конструкция с выдвижным штоком позволяет использовать ТЛР-KPZ34 как датчик линейного перемещения, датчик линейного положения, датчик перемещения и датчик хода штока для контроля положения подвижных элементов оборудования. Небольшое усилие срабатывания приводного штока — не более 0,5 Н — позволяет применять датчик в механизмах, где важно минимизировать воздействие измерительного элемента на контролируемый объект.

ТЛР-KPZ34 предназначен для точного контроля линейных перемещений в промышленном оборудовании. Диапазон измерения составляет 10–400 мм, повторяемость — ±0,01 мм, максимальная рабочая скорость — 10 м/с, а ресурс — более 100×10⁶ циклов.

Отличительные особенности ТЛР-KPZ34

• Компактный размер — цилиндрический корпус диаметром 19 мм позволяет устанавливать датчик в ограниченном монтажном пространстве.
• Высокий класс защиты IP60, возможно исполнение с классом пылевлагозащиты IP65.
• Подвижный контакт: многопальцевая щётка из благородных металлов с эластичным демпфированием гарантирует надёжный контакт и снижает износ.
• Датчик оптимально подходит для небольших механических устройств.
