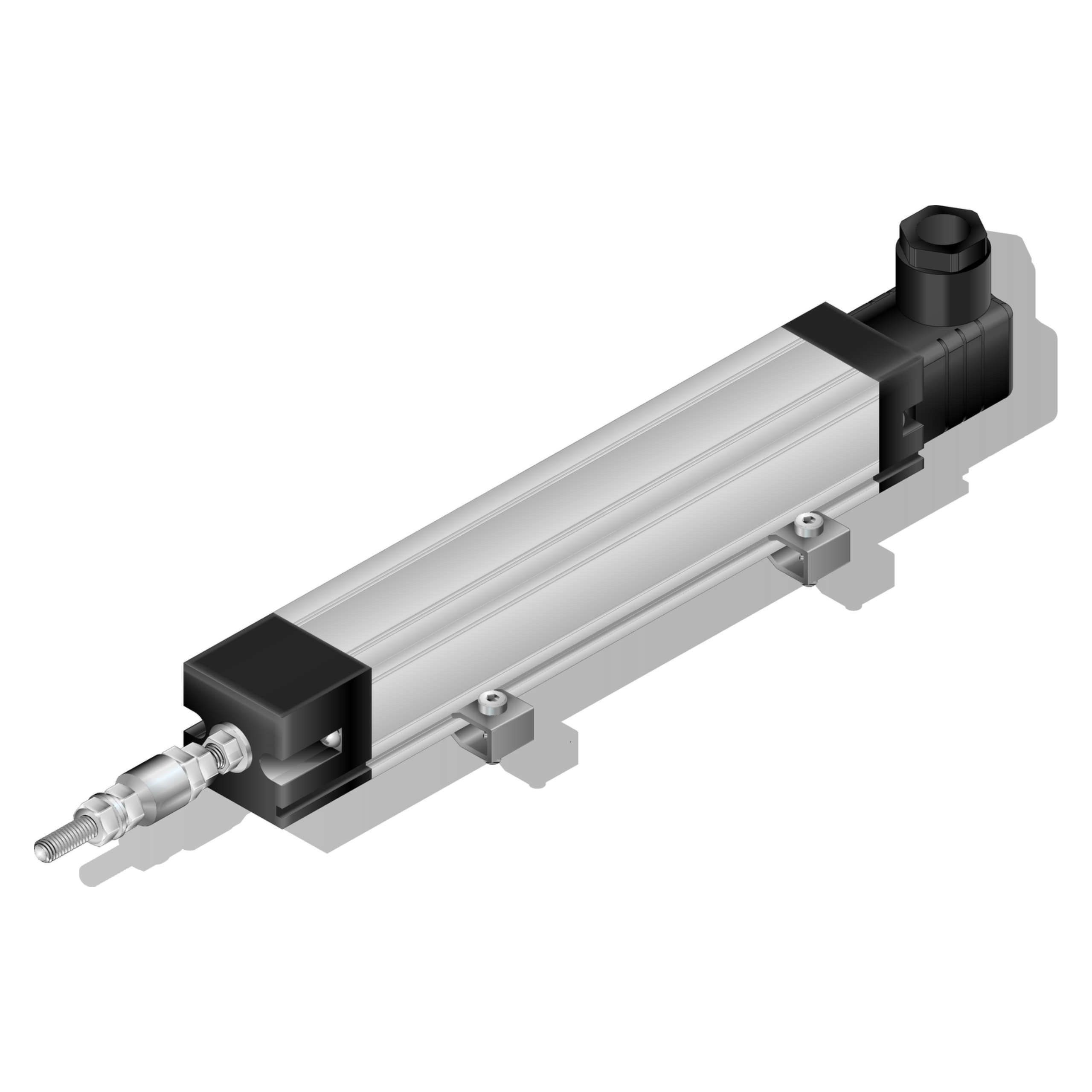

ТЛР-KTC Потенциометрический датчик линейных перемещений

Принцип действия

Датчик KTC — это высокоточный и долговечный потенциометрический датчик линейных перемещений с компактными размерами и гибкими возможностями настройки. Диапазон измерения до 1500 мм. Корпус изготовлен из анодированного алюминия с увеличенной толщиной стенок и рёбрами жёсткости — это снижает риск деформации при ударах и механических воздействиях. Усиленная конструкция с демпфирующими элементами обеспечивает устойчивость к вибрациям и сниженный износ в тяжёлых условиях эксплуатации. Улучшенные контактные пары (подвижная контактная группа/курсор) выполнены из благородных металлов и износостойких сплавов, а оптимизированная сила прижима контактов позволяет избежать «провалов» сигнала и преждевременного износа резистивной дорожки. Датчик подходит для задач, требующих высокой скорости, точности и надёжности в промышленных условиях, особенно в литьевом и обрабатывающем оборудовании.

Принцип действия ТЛР-KTC основан на потенциометрическом методе измерения. При перемещении выдвижного штока подвижный контакт перемещается по резистивной дорожке, в результате чего изменяется электрическое сопротивление и формируется выходной сигнал, соответствующий текущему положению рабочего органа. Такой принцип позволяет непрерывно измерять линейное перемещение и определять положение подвижного элемента.

ТЛР-KTC может использоваться как датчик линейного перемещения, датчик линейного положения, датчик перемещения штока и датчик хода штока. Конструкция с выдвижным штоком обеспечивает непосредственную механическую связь с измеряемым объектом и позволяет контролировать положение и перемещение рабочих органов промышленного оборудования.

Датчик подходит для задач, в которых требуется точное измерение положения механизма, контроль хода подвижного элемента и получение информации о его текущей координате. ТЛР-KTC относится к промышленным потенциометрическим датчикам и предназначен для эксплуатации в составе оборудования и автоматизированных систем управления.

Отличительные особенности ТЛР-KTC:

Высокий класс защиты IP60.
Подвижный контакт: многопальцевая щётка из благородных металлов с эластичным демпфированием гарантирует надёжный контакт и снижает износ.
Доступно изготовление со встроенным преобразователем выходного сигнала.
Возможно исполнение в корпусе, аналогичном Novotechnik или Gefran

Назначение

ТЛР-KTC применяется для контроля линейных перемещений и положения рабочих органов в следующем оборудовании:

Термопластавтоматы
Оборудование производства и обработки резиновых изделий
Машины для литья под давлением
Текстильная промышленность
Конвейерные и упаковочные линии
Оборудование для деревообработки
Установки для производства пластиковых бутылок
Гидравлика и пневматика
Станки и линии для производства обуви
Оборудование для обработки листового металла

Преимущества

Высокая точность и долговечность — датчик рассчитан на длительную эксплуатацию в промышленных условиях.
Диапазон измерения до 1500 мм.
Компактные размеры и возможность гибкой настройки исполнения.
Анодированный алюминиевый корпус с увеличенной толщиной стенок и рёбрами жёсткости снижает риск деформации при ударах и механических воздействиях.
Усиленная конструкция с демпфирующими элементами обеспечивает устойчивость к вибрациям и снижает износ.
Контактные пары из благородных металлов и износостойких сплавов повышают надёжность работы.
Оптимизированная сила прижима контактов позволяет избежать «провалов» сигнала и преждевременного износа резистивной дорожки.
Высокий класс защиты IP60.
Многопальцевая щётка из благородных металлов с эластичным демпфированием обеспечивает надёжный контакт и снижает износ.
Встроенный преобразователь выходного сигнала — доступно изготовление датчика со встроенным преобразователем.
Возможность изготовления в корпусе, аналогичном Novotechnik или Gefran.
Датчик подходит для задач, требующих высокой скорости, точности и надёжности, особенно в литьевом и обрабатывающем оборудовании.
